Data Sources

Data Source i: OPC-UA Server

Parameter	Detail
Discovery URL	opc.tcp://18.141.27.34:3005/discovery
Endpoint URL	opc.tcp://18.141.27.34:3005
Username	mesdev
Password	Mesdev2025
Security Policy	None (อาจต้อง Trust Certificate ของ Server ก่อนเชื่อมต่อ)

Data to be used for this assignment

ท่านจะต้องดึงข้อมูลจาก OPC-UA Server โดยใช้ชุดข้อมูลต่อไปนี้:

Nut Forming Machines (Production Machines)

ภายใต้ Node:

Objects > Compomax HQ > Machine Monitoring > Forming

ให้เลือก Machines ตามนี้:

FM037 (A)
FM047 (B)
FM057 (C)

จากแต่ละ Machine ให้อ่าน Tags ดังนี้:

Tag Name	Description
Counter	ตัวนับจำนวนชิ้นงานผลิต (Cumulative Count)
N3StateCode	สถานะเครื่อง (Machine State Code)

State Code Mapping

N3StateCode	Machine State
801	Running
803	Stopped
อื่น ๆ	Offline

HVAC Chiller Pumps (Vibration Monitoring)

ภายใต้ Node:

Objects > Compomax HQ > HVAC > Chiller

ให้เลือก Motor ตามนี้:

Motor 1 > Vibration sensor M1 > VB1 (D)
Motor 2 > Vibration sensor M2 > VB2 (E)

Reference Vibration Data

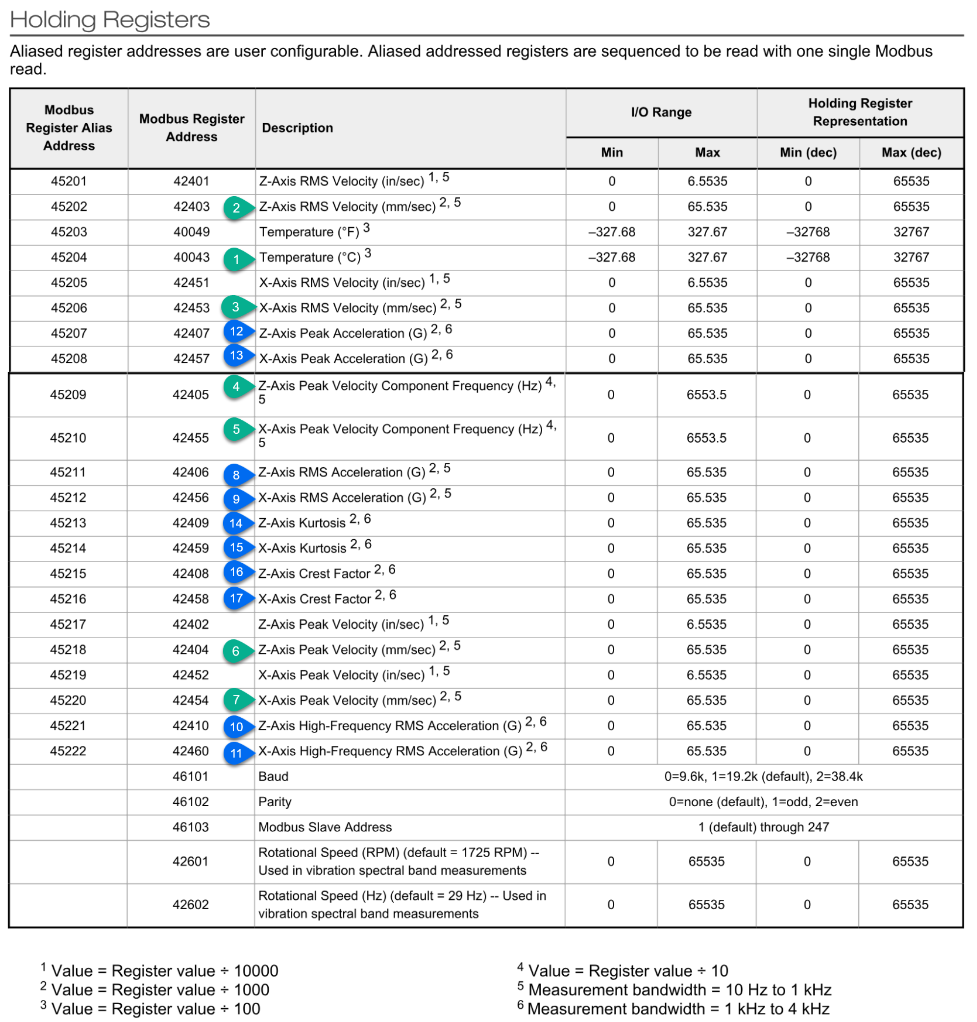

ไฟล์ Datasheet ที่แนบมาแสดงรายละเอียดการคำนวณ Scaling ของข้อมูล Vibration จาก Modbus Holding Registers ซึ่ง OPC-UA Server ได้แปลงให้เป็น Engineering Unit เรียบร้อยแล้ว (ไม่ต้องคูณ Scaling Value ซ้ำอีก)

ท่านสามารถใช้ค่าใน Engineering Unit จาก OPC-UA Server ตรง ๆ ได้เลย
ค่าเช่น Velocity, Acceleration, Frequency อยู่ในหน่วยมาตรฐาน (เช่น mm/s, G, Hz, °C)

สรุปภาพรวม Node Tree

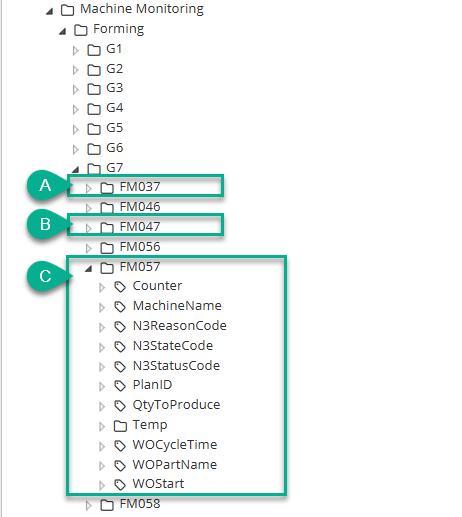

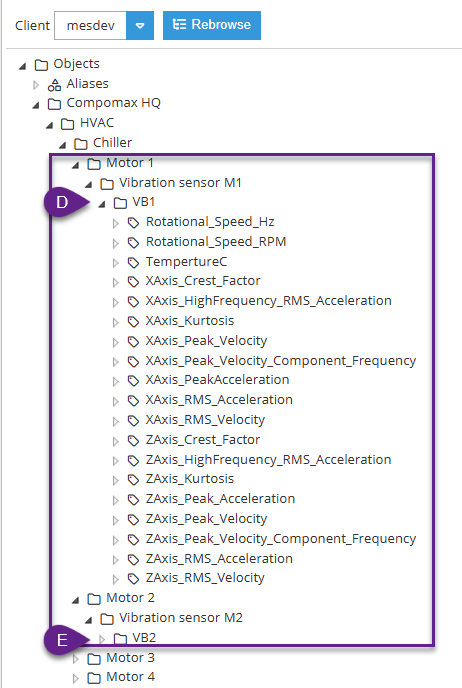

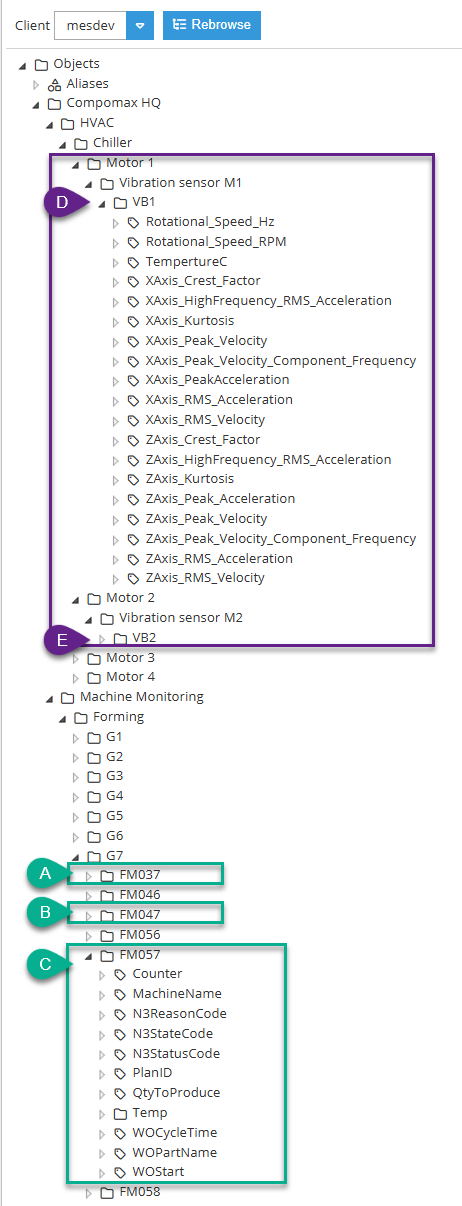

ดูภาพแนบ (จากไฟล์ที่แนบให้แล้ว) เพื่อเข้าใจลำดับชั้นของ OPC-UA Node Tree สำหรับใช้ในการ Mapping

A, B, C → Nut Forming Machines
D, E → Vibration Sensors for HVAC

หมายเหตุสำคัญสำหรับการออกแบบ

ให้ใช้ข้อมูลจาก Machines A, B, C ในการออกแบบ Production Run, Count History และ State History
ให้ใช้ข้อมูลจาก Vibration Sensors D และ E ในการออกแบบ HVAC Run/Stop, Machine Health และ Alarm Logic

Data source ii: API Server (Energy Meter Data)

API Access Information

Parameter	Value
API URL	https://opcdemoapi.appomax.co/ https://18.141.27.34:3443
Authentication	username: mesdev password: Mesdev2025 token: 4lMeo8tYtugGz3STgfBa8QGaUN6MHwsjFUrpdA4xowZTU_pcl0bIoE8SLblTpmVE
Path	Use the path tree structure below: /Compomax HQ/Energy Monitoring/Floor 3/C07/TotalimpActiveEnergy /Compomax HQ/Energy Monitoring/Floor 3/C07/EqvActivePower

ข้อมูลพลังงาน (Energy Monitoring) จะไม่อยู่ใน OPC-UA แต่จะให้ผ่าน API Server ที่เตรียมไว้ให้

Asset Structure

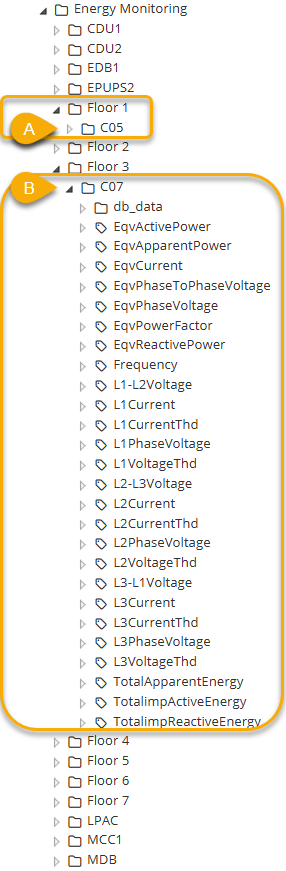

ชุดข้อมูลจาก API Server จะแสดงข้อมูลจาก Power Meter ที่ติดตั้งในแต่ละโซนของโรงงาน (Floor Area) ดังนี้:

การใช้งานข้อมูล

ให้นำค่า EqvActivePower และ TotalImpActiveEnergy เป็นค่าหลักในการออกแบบระบบวิเคราะห์การใช้พลังงาน (Energy Consumption)

API Endpoint Format

Request:

GET /tag?cmd=details&path=<path>&options.recurrent=true

path : ตำแหน่งของ Asset/Device ที่ต้องการอ่านข้อมูล
options.recurrent=true : ดึงข้อมูลทั้งหมดใน sub-nodes

ตัวอย่าง URL:

http://<API_SERVER_IP>:3003/tag?cmd=details&path=/SUNN3RGY/BLUELAKE/PVG001/PST001/*&options.recurrent=true

(See above credential)

🔶 2️⃣ Response Format

ระบบจะส่งข้อมูลกลับมาเป็น JSON format เช่น:

{
  "description": "",
  "_templates": ["Derived PVInverter"],
  "tags": {
    "ACTIVE_POWER": {
      "id": 44,
      "fullPath": "/SUNN3RGY/BLUELAKE/PVG001/PST001/INV001/ACTIVE_POWER",
      "status": { "value": 1, "ts": 1687688676853 },
      "data": { "value": 280.61, "quality": 192, "ts": 1687763588626 },
      "config": { ... }
    }
  }
}

ข้อมูลหลักที่ต้องนำมาใช้งาน:

data.value → ค่า Active Power (kW)
data.ts → Timestamp (Epoch format, milliseconds)

🔶 3️⃣ Fields ที่เกี่ยวข้องในโจทย์นี้

Field	Description	Mapping ในระบบ
EqvActivePower	Power usage (kW)	ใช้ในการคำนวณ power15m table
TotalImpActiveEnergy	Energy counter (kWh)	ใช้ในการตรวจสอบรวมพลังงาน

(หมายเหตุ: Field อื่น ๆ ใน JSON ไม่ต้องใช้สำหรับโจทย์นี้)

🔶 4️⃣ การแปลงเวลา (Timestamp)

data.ts มีหน่วยเป็น Epoch Milliseconds
ต้องแปลงเป็น timestamp ปกติ (local time) ก่อนนำไปใช้

ตัวอย่าง Python:

from datetime import datetime

ts_millis = 1687763588626
ts = datetime.fromtimestamp(ts_millis / 1000)
